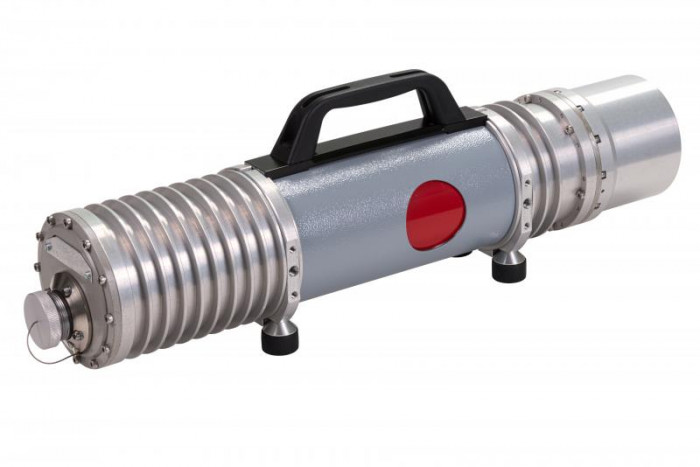

Рентгеновский дефектоскоп МАРТ-250

Обзор

Дефектоскоп МАРТ-250 основан на принципе генерации рентгеновского излучения путем использования термоэмиссионной рентгеновской трубки с постоянным напряжением на аноде.

Основные особенности

Регулируемое напряжение на аноде рентгеновской трубки позволяет использовать дефектоскоп для просвечивания широкого диапазона толщин материалов;
Класс чувствительности рентгеновских снимков — 1 по ГОСТ 7512;
Боковой выход излучения имеет форму конуса с углом 40×50 градусов, что позволяет использовать дефектоскоп для направленных схем просвечивания;
Дефектоскоп имеет рекордно малые вес и габариты, что повышает удобство его использования в полевых условиях;
Аппарат соответствует требованиям ПАО «Газпром» (п. 6.1.13 Перечня № 1 МТР по сварочному производству).

Характеристики

Величина дозы, Р	5
Рабочее напряжение, кВ	130 — 250
Анодный ток, мА	0.8 —
Выход излучения, град	40 × 50
Максимальная анодная мощность, Вт	200

Масса излучателя, кг	9
Фокусное пятно, мм	0.8 × 1.2
Габариты излучателя, мм	580 × 140 × 190
Метод просвечивания	Направленный

Максимальная толщина просвечивания

D7 + Pb,мм	30
F8 + RCF,мм	40
F8 + NDT1200,мм	50

Отличия от других моделей

Отличия от модели МАРТ-200:

Боковой выход излучения;
Максимальное напряжение 250 кВ.

Отличия от импульсных аппаратов:

Постоянное напряжение;
Меньший размер фокусного пятна;
Более высокая мощность излучения;
Меньший размер фокусного пятна.

Критерии для выбора

Аргументы для выбора:

Необходимость работы в нестационарных или труднодоступных условиях;
Необходимость обеспечить высокое качество снимка;
Умеренные толщины и фокусное расстояние.

Аргументы для отказа:

Высокая производительность контроля (МАРТ-250 имеет невысокую среднюю мощность и ограничение по времени работы не более 30 минут в час; в этом случае вам лучше выбрать более мощный дефектоскоп);
Большие толщины и фокусные расстояния;
Время экспозиции менее 1 минуты (в этом случае вам может подойти импульсный дефектоскоп).

Обозначение в документации

Обозначение при заказе и в конструкторской документации:

Аппарат рентгеновский переносной дефектоскопический МАРТ-250 ТУ 4276-010-00511769-2013

ОКПД2: 26.51.66.125
ОКОФ (ОК 013-2014): 330.26.51.66
ТНВЭД: 9022190000

Дополнительные аксессуары

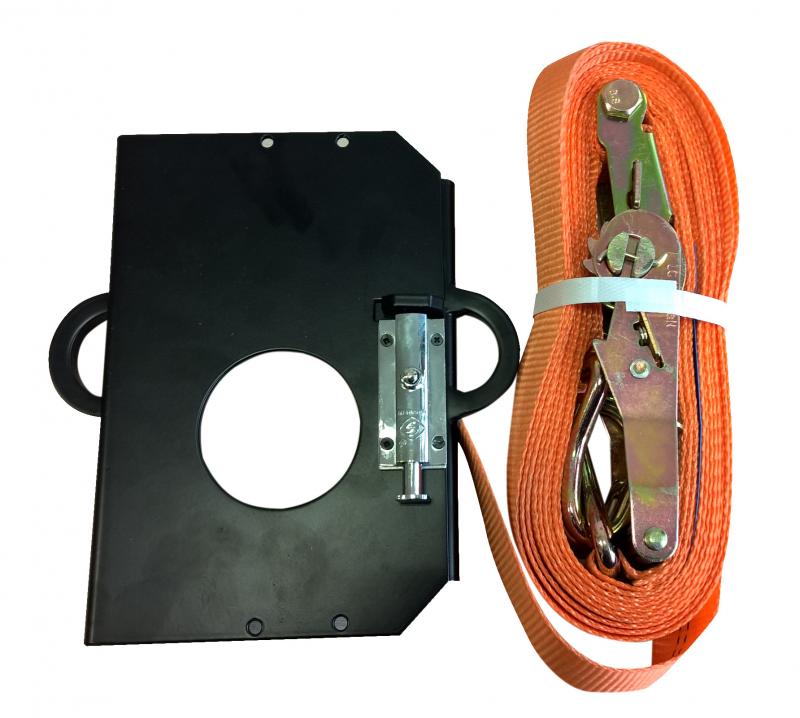

Предназначено для крепления на трубе блока рентгеновского аппарата «МАРТ-250». Устройство фиксации может быть использовано только с аппаратом «МАРТ-250». Устройство позволяет крепить аппарат на трубе диаметром до 1460 мм.

Основные преимущества:

Простота перемещения: аппарат отщелкивается и перемещается вместе с ремнем, имеющим легкое основание;
Простота фиксации: фиксация аппарата осуществляется одним нажатием на защелку.
