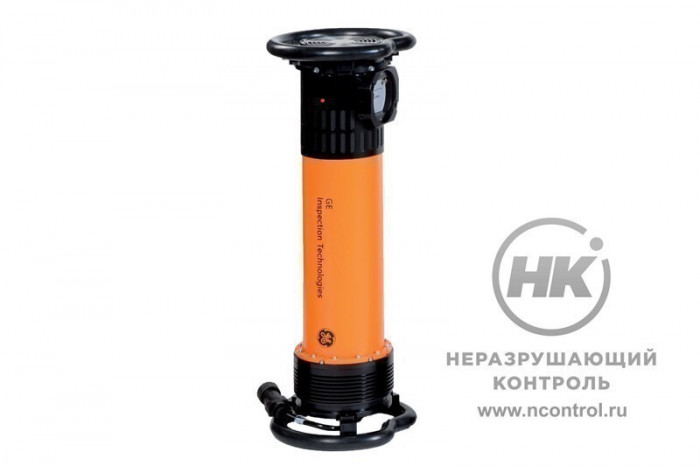

Рентгеновский аппарат Eresco 65 MF4

Рентгеновский аппарат выделяется рядом эксплуатационных параметров. Сильные стороны Eresco 65 MF4:

• Возможность работы длительное время без перерывов;
• Высокая мощность дозы и её стабильный выход;
• Более однородный по составу спектр излучения;
• Чёткие границы фокального пятна.

Эти и другие особенности позволяют использовать Eresco 65 для решения широкого спектра задач на производстве и выездных мероприятиях — от оценки качества отливок цветного и чугунного литья до контроля трубопроводов в нефтегазовой отрасли.

Генераторы Eresco хорошо себя показали там, где требуется особый уровень точности и/или важна производительность. Универсальный для аппаратов серии MF микропроцессорный блок управления оснащён интерфейсом для интеграции оборудования в систему управления цеховым участком контроля.

• Всегда стабильный выход дозы;
• Направленный выход излучения;
• Отказоустойчивость, надёжность;
• Повышенная производительность;
• Прочная конструкция моноблока и пульта;
• 100% рабочий цикл при температуре 30 °С;
• Высокая выходная мощность излучения;
• Газовая изоляция высоковольтных элементов;
• Подходит для стационарных и мобильных лабораторий;
• Возможность питания от переносного генератора;
• Широкий ассортимент позиционирующих приспособлений;
• Защита корпуса от попадания влаги внутрь;
• Может работать в экстремальных условиях;
• Среднечастотная технология MF с умножителем для питания трубки;
• Микропроцессорная платформа блока управления;
• Система защиты и контроля параметров трубки;
• Графическая визуализация интерфейса управления и удобное меню;
• Встроенный калькулятор времени экспозиции;
• Хранение пользовательских настроек в энергонезависимой памяти;
• Интерфейс для подключения световой сигнализации;
• Система блокировок для защиты персонала от ионизирующего излучения;
• Долговечная металлокерамическая трубка;
• Автоматический режим тренировки трубки;
• Возможность питания от автономного генератора.

• Блок излучения Eresco 65 MF4;
• Цифровой пульт Eresco Control с русскоязычным меню;
• Соединительный кабель для подключения излучателя к пульту управления, длина 20 м;
• Сетевой кабель, 230 В, длина 10 м;
• Комплект ЗИП, содержит запасные предохранители и лампы;
• Инструкция по эксплуатации Eresco 65 MF4 на русском языке;
• Упаковочная сумка.

• Несущий каркас для блока излучателя Eresco 65 MF4, с 4 несущими трубками и круговой шкалой 0-360°;
• Четырёхножный штатив для блока излучателя Eresco 65 MF4, с направляющими и креплениями — крепится к каркасу для блока излучателя;
• Транспортный футляр для блока излучателя Eresco MF из алюминия;
• Транспортный футляр для пульта управления Eresco Control из алюминия;
• Устройство для центрирования аппаратов 65MF3/4, откидывающееся, с импульсным мини-лазером (P=1мВт, класс лазера 2, 670 нм, вкл. 2 батарейки 1,5 В ААА);
• Набор сменных свинцовых диафрагм с угловой шкалой для устройства центрирования и диафрагмирования;
• Сигнальная мигающая лампа (жёлтая или красная, 230 В, с кабелем 20 м), с индикацией перегорания лампы. Служит для предупреждения персонала о начале экспозиции;
• Треножный штатив для сигнальной мигающей лампы;
• Свинцовая заглушка для выходного окна излучателя 65 MF. Необходима для проверки работоспособности аппарата в режиме холостого хода;
• Кабель для подключения внешней системы блокировки — дверных или оптикоэлектронных барьерных датчиков, длина 10 м, разъем с одной стороны, провода с наконечниками с другой. Используется в системе защиты персонала при эксплуатации Eresco 65 MF4 в рентгенозащитной камере;
• Пристяжной ремень, ширина - 36 мм, длина - 4 м, используется при контроле труб;
• Сервис-пакет для пульта управления Eresco MF4 содержит: дополнительные предохранители, лампы, штекеры, запасной ключ.

Долговечность и качество

Аппараты Eresco эксплуатируются в России уже десятки лет, в том числе и на особо ответственных объектах в атомной отрасли. Они на практике доказали свою надёжность и эффективность. Нередки случаи, когда аппараты Eresco ни разу не выходили из строя до полной выработки ресурса рентгеновской трубки. Компания GE Sensing & Inspection Technologies всегда поддерживала высокие стандарты в области качества производимого оборудования.

Охлаждение

Принудительное воздушное охлаждение анода — огромный плюс, позволяющий уйти от зависимости подачи жидкого теплоносителя. Это делает аппарат портативным без снижения мощности. Для изоляции и отвода тепла от других элементов высоковольтного блока используется газовая среда.

Управление

Интерфейс управления Eresco 65 интуитивно понятен. Он расположен на лицевой части блока питания и управления. Параметры экспозиции задаются с помощью клавиатуры. На дисплее отображается последовательность операций, необходимое время прогрева, значения анодного напряжения и тока. Индивидуальные настройки можно сохранить в памяти.

Питание

Есть возможность работы от переносных электростанций мощностью от 2 кВт. Кабели и соединения герметичны, на разъёмах есть заглушки исключающие попадание снега, воды и грязи внутрь прибора. Корпус Eresco 65 MF4 имеет класс защиты от попадания влаги и пыли IP65. С таким прибором удобно работать в условиях «сырой траншеи».

Транспортировка

По отдельному запросу аппарат комплектуется алюминиевыми футлярами для блока излучателя Eresco 65 MF4 и пульта управления Eresco MF4. Они обеспечивают удобство транспортировки оборудования в «трассовых» условиях.

Позиционирование

Для позиционирования рентгеновского аппарата Eresco 65 MF4 относительно объекта контроля разработана соответствующая оснастка.

Безопасная работа

Рентгеновский аппарат Eresco 65 MF4 оснащён интеллектуальной системой для контроля эксплуатационных параметров. Сигналы от датчиков обрабатывает микропроцессор. Система защиты отключит высокое напряжение, если случится:

• нагрев анода трубки выше 110°C;
• пиковое увеличение анодного тока из-за колебаний в питающей сети;
• перегрев генерирующего блока;
• нагрев блока питания выше 80°C;
• нагрев пульта управления Eresco MF4 выше 70°C;
• неисправность части электронной схемы или датчика;
• отсутствие соединения между пультом и блоком излучателя.

Для нормальной эксплуатации фирма GE Sensing & Inspection Technologies рекомендует придерживаться общего правила режима «работа – отдых». Время экспозиции — 75%, перерыв в работе 25%. Данные приведены для температуры окружающего воздуха 30°C и максимального напряжения на аноде. При выборе оптимальных параметров следует учитывать, что нагрев генератора Eresco 65 MF зависит ещё и от рабочего положения блока. Правильная эксплуатация увеличивает срок службы моноблока.

Преимущества технологии MF

В названии аппаратов Eresco есть аббревиатура MF. Она обозначает технологию обеспечивающую выход постоянной дозы. Иными словами, это схема питания трубки, от которой зависят свойства рентгеновского пучка. Его форма и состав оказывают влияние на выходную мощность, время экспозиции и проникающую способность.

В генераторах серии MF для формирования высокого напряжения применяется двухполупериодный несимметричный умножитель. Его преимущество — отсутствие пульсаций. С выхода умножителя снимается «ровное», в буквальном смысле постоянное напряжение. Умножитель играет роль выпрямителя и питается переменным током частотой 20 кГц от трансформатора.

В сравнении с другими схемами питания, при том же анодном напряжении, технология MF с несимметричным умножителем позволяет отдавать трубке больше энергии. Мощность дозы увеличивается — растут возможности контроля. На экспонирование уходит меньше времени. При прочих равных условиях экспозиции можно просветить большую толщину.

Постоянное напряжение на аноде обеспечивает стабильность рентгеновского пучка. Его легко контролировать. Микропроцессорная система управления аппаратами серии MF поддерживает уровни напряжения и тока в соответствии с настройками. Оператор может быть уверен, что доза всегда будет соответствовать расчётной.

Рентгеновские снимки с Eresco MF выходят более качественными. «Ровный» выход минимизирует влияние излучения, возникающего вне действительного фокусного пятна. Полезный спектр луча при этом более однороден, что позволяет получать контрастные изображения с минимальной нерезкостью. Такие снимки легко расшифровать.

Eresco 65 MF4 имеет классическое для переносных рентгеновских аппаратов исполнение. Комплект оборудования состоит из:

• Электронного блока питания/управления Eresco MF;
• Рентгеновского генератора Eresco 65 MF;
• Соединительного кабеля.

Пульт управления Eresco MF является универсальным для рентгеновских генераторов:

• Eresco 32 MF4 C;
• Eresco 42 MF4 (W);
• Eresco 52 MF4 CL;
• Eresco 65 MF4 (W).
