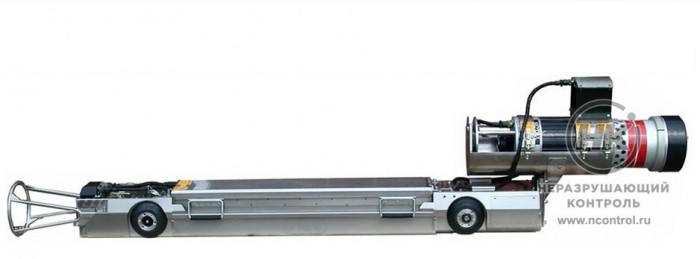

Рентгенографические кроулеры JME 10-60

Обзор

Кроулеры JME 10–60 предназначены для панорамного контроля трубопроводов диаметром 250–1500 мм. Кроулеры поставляются с трубками рентгеновского аппарата на 200, 225, 300 кВ, либо с гамма-изотопом.

Специальные версии кроулеров

Для районов Крайнего Севера разработана специальная версия для бесперебойной работы в низкотемпературных условиях;
Для проведения контроля в горной местности разработаны нестандартные редукторы с повышенным передаточным числом, прилагаемые к кроулерам.

Характеристики

Макс. угол поднятия при норм. условиях	45% (27°)
Погрешность позиционирования (15° уклон)	±5 мм
Емкость батарей	15 А/ч
Оптимальный ток в трубке	1 — 3 мА
Вых. значения рентгеновской трубки	200 кВт, 225 кВт, 300 кВт
Общая длина собранного кроулера	1 670 мм + кольцо рентген. трубки 270мм
Общий вес собранного кроулера	106 кг
Количество модулей	5

Внутренний диаметр трубопроводов	250 — 1400 мм
Колеса	Фасонная резина
Скорость перемещения	Свыше 0.3 м/с
Мотор	185 Вт (0.25 л.с.)
Источник питания	Свинцово-кислотные батареи, 120 В
Размер фокуса	0,5 × 5 мм, конический
Торможение	Динамическое

Преимущество

Работа JME синхронизирована с блоком предупредительных сигналов. Он подает звуковые или визуальные знаки во время проведения заданной программы кроулеру. А электромагнитная система управления, без использования изотопов, исключает нанесение вреда окружающей среде и оператору.

Особенности

Система радиовозврата поможет вернуть кроулер на исходную позицию в случае отказа электроники;
Инфракрасные датчики исключают возможность выпадения кроулера из трубы.

Комплектация

Основное шасси JME;
Электронный блок управления;
2 аккумуляторных блока;
Многоканальное зарядное устройство;
Магнитная система управления до 25 мм;
Рентгеновский генератор;
Крепежное устройство рентгеновского генератора;
Комплект расширительных валов;
Система радиовозврата;
Набор кофров для транспортировки.

Принадлежности

Электромагнитная система управления;
Набор расширительных валов;
Многоканальное зарядное устройство;
Запасной источник питания;
Система радиовозврата;
Эвакуационное устройство;
Датчики конца трубы;
Блок предупредительных звуковых/визуальных сигналов;
Тестер;
Нестандартные редукторы.
